Каскада Белмекен-Сестримо-Чаира,
ПАВЕЦ Белмекен и ПАВЕЦ Чаира
ПАВЕЦ (Помпено-Акумулираща Водно Електрическа Централа) „Чаира“ е една от най-авангардните по онова време водно-електрически централи не само у нас, не само на Балканския полуостров, както обичами да се фукаме, но и в света. Разбира се, че трябва да се гордеем гордеем с този национален индустриален рекорд с обща производителност на електричество: 864+375+120+240=1571, приблизително 1600 Мвт-а в генераторен и 892 Мвт-а в помпен режим. ...Язовир „Белмекен“ е разположен на най-висока надморска височина с насипна стена в сравнение с други подобни с насипна стена - знаем, че това се отнася поне за Балканския полуостров, но не е изключено да е вярно и за Европа..
Павец Белмекен: 375 Мвт
Павец Чаира: 864 Мвт
Вец Момина клисура: 120 Мвт
Вец Сестримо: 240 Мвт
Разположение на каскадата:
Нейното най-важно съоръжение e хидровъзелът „Белмекен“. Изграден е на високо плато, от където извира р. Крива, която съдържа и язовир „Белмекен“, събирателните разклонения от първи обръч, „Грънчар“, „Марица 1900“, „Джаферица“ и събирателните разклонения „Благоевградска Бистрица“, „Манастирска“ и „Илийна“ от коритото на р.Струма , ПАВЕЦ „Чаира“ и ПАВЕЦ „Белмекен“.
Съдържа и водонапорния тунел от Р. Грънчарица, който се влива пряко в язовир „Бели Искър“. Предвидено е в случай че последният остане без вода, част от водите на „Белмекен“ да се влеят в него. Всички централи в системата получават вода от язовир „Белмекен“, който е предвиден да дава достатъчно преразпределян дебит за всички язовири и в екстрени случаи.
Преди няколко години язовир „Бели Искър“ остана без вода, дали нарочно са го били изпуснали заради ремонт на изолации по тръбопровод или поради някаква грешка, но металните саваци на Тунер „Грънчар“ били запушили водата и тя се изливала направо в река Бели Изкър.
Ще обясним на незапознатите какво е тов „КАСКАДА“, как е измислена, построена и каква роля изпълнява.
Язовир „Белмекен“ е построен на на 1910 м н.в. по поречието на Сестримска река в Рила и е съставна част от каскада „Белмекен-Чаира-Сестримо“ и е най-висок, изграден с насипна стена на Балканите. Според някои хора името означава „Бялото стопанство“ заради постоянните снегове там, според други – „Известното място“. Намира се в Източна Рила, преградил Крива река.
Сестримо е изходна, отправна, най-близка точка към язовира. Машинариите на каскадата „Белмекен-Сестримо“ са изградени върху североизточните склонове на планината Рила, улавящи води от рилските части на Места, Марица, и Струма.
Каскадата е съвкупност от два обръча събирателни разклонения: едното е на височина (кота) 1900 м. и другото – на 1200 м. Води от горния обръч влизат в яз. „Белмекен“, а тия от долния – в дневния изравнител „Станкови бараки“. Каскадата е съставена от три енергийни стъпала:
Първото стъпало включво събирателни разклонения от кота 1900, по-точно: „Благоевградска Бистрица“, „Манастирска“ „Илийна“ – „Джаферица“, „Бели Искър“, „Грънчар“ и „Марица 1900“. „Грънчар“ е водосъбирателен канал, включващ и води от реките Благоевградска Бистрица и Рилска река с приток Илийна. Благоевградска Бистрица извира от склон в Рила помежду Малък и Голям Мечи връх на 2600 м надморско равнище. Северно от поречието на Благоевградска Бистрица е тази на р. Рилска с притока й Илийна.
ОБОБЩЕНИ ДАННИ:
Местонахождение – планината Рила
Преградил река Крива
Водосъбирателна площ – 219 км2
Среден годишен приток – 242,50 м3/сек
Построен през 1974
Цел на съществуване - производство на електрическа енергия
Водното нива (масата) се изравнява многогодишноСТЕНАТА НА ЯЗОВИРА:
Противо-филтрационно преграждане - ядро от глина
Вид стена – насипно-каменна
Дължина по периферията („корона“) – 737,5 м
Височина от дъното – 88,2 м
Надморска височина („кота“) на короната – 1923,0 м
ВОДНОТО ХРАНИЛИЩЕ:
Оптимален („полезен“) обем - 141,16 млн. м3
Максимален обем - 144,04 млн. м3
Най-високо равнище на водата - 1921,0 м
Най-ниско работно равнище на водата - 1865,0 м
Най-високо работно равнище на водата - 1920,5 м
Обща водна площ при пълен обем - 4,531 км2
ПРЕЛИВНИКЪТ е
с дължина - 3,00 м
от вид (тип) „траншея“
Общ преливен воден дебит при максимално водно равнище - 14,00 м3/секОСНОВНИТЕ ИЗПУСКАТЕЛИ
Работен затвор - „джонсонов затвор“
Ремонтен затвор - „дросел клапа“
Брой изпускатели - 1
Обща пропускателност - 8,0 м3/сек
КОНТРА СТЕНАТА е от
вид (тип) - земно насипна от грус
Противофилтрираща преграда - ядро от глина
Височина от дъното - 23,1 м
Надморска височина („кота“) на короната - 1923,0 м
Дължина на периферията (короната) - 537,0 м

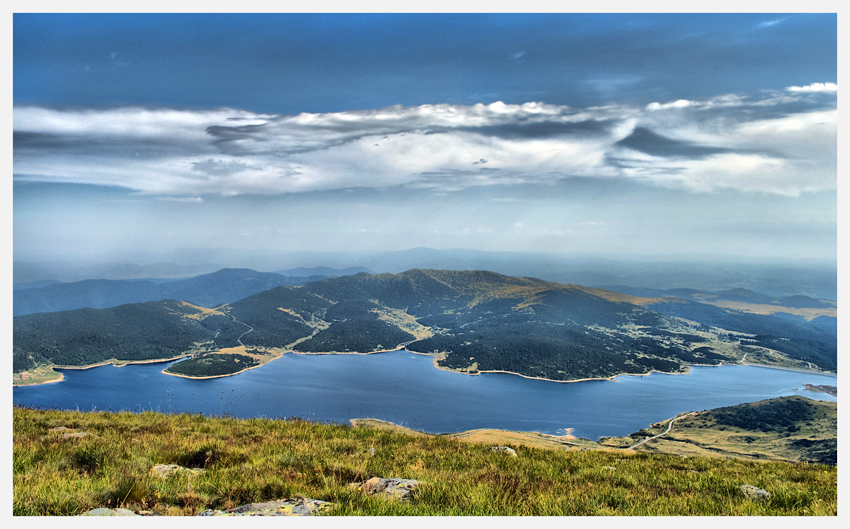

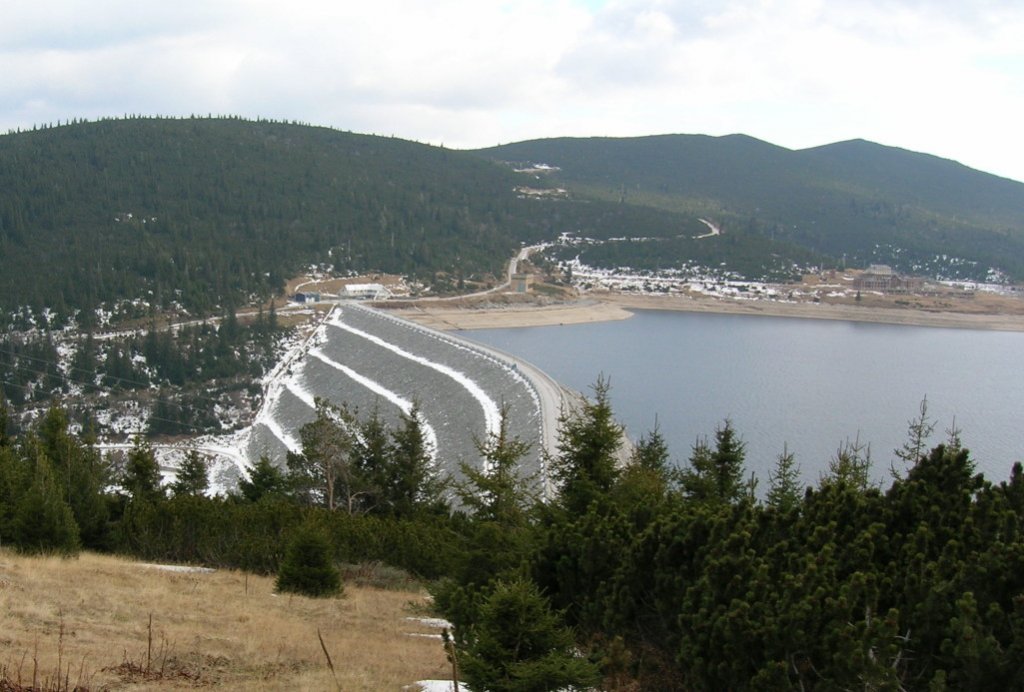

Язовир Белмекен, сниман от гледна точка на Връх Белмекен

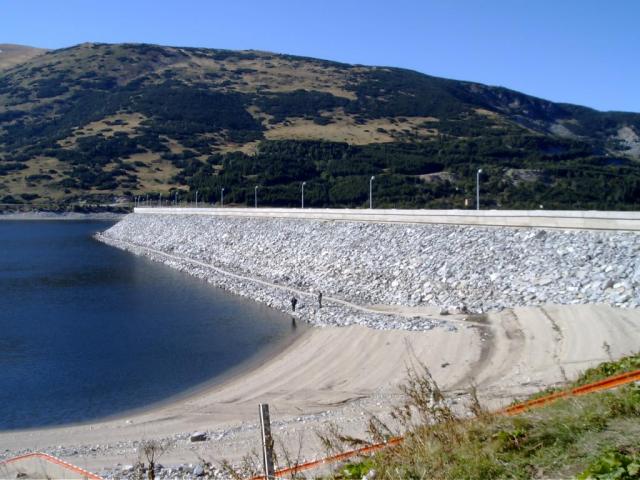

Язовирната стена встрани и отвътре

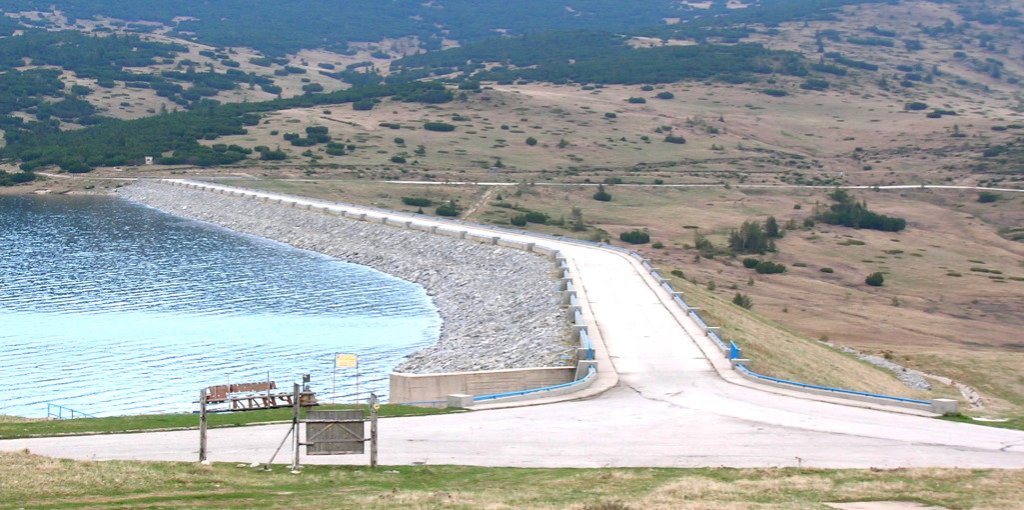

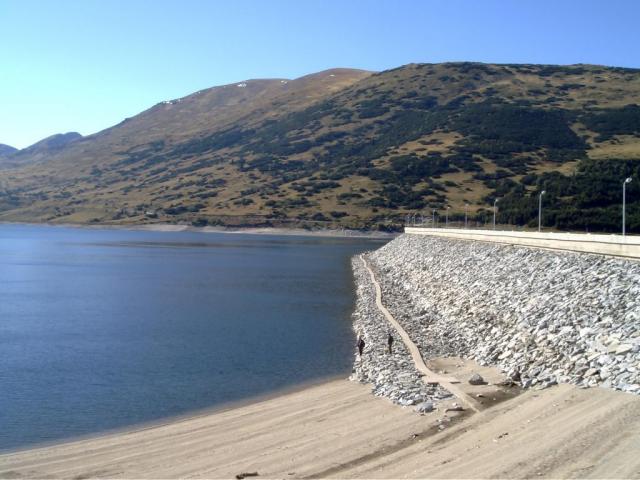

Стената с изглед отстрани

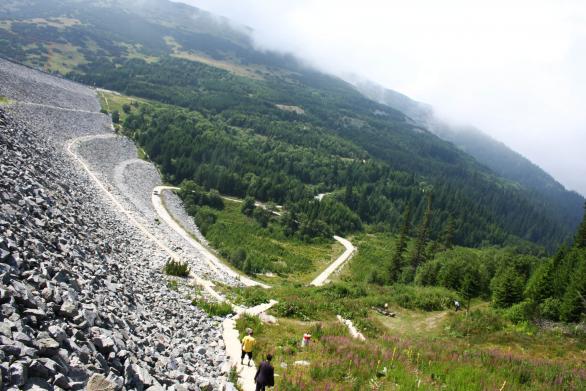

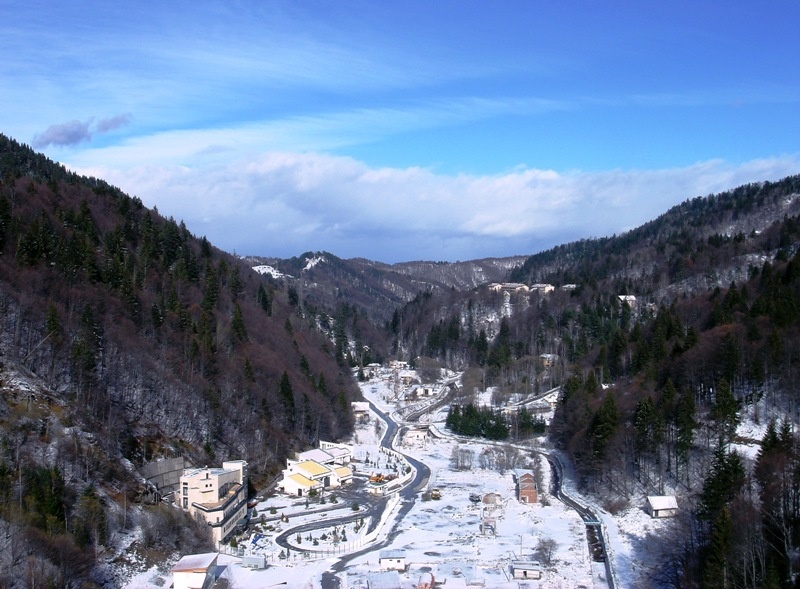

Стената с поглед надолу към долината по коритото на реката
Стената в рехав пухгав сняг

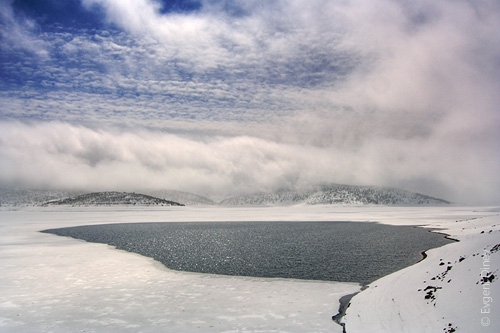

Мразовита зимна приказка при язовир „Белмекен“:
При контра стената вляво навява няколко метра по това време

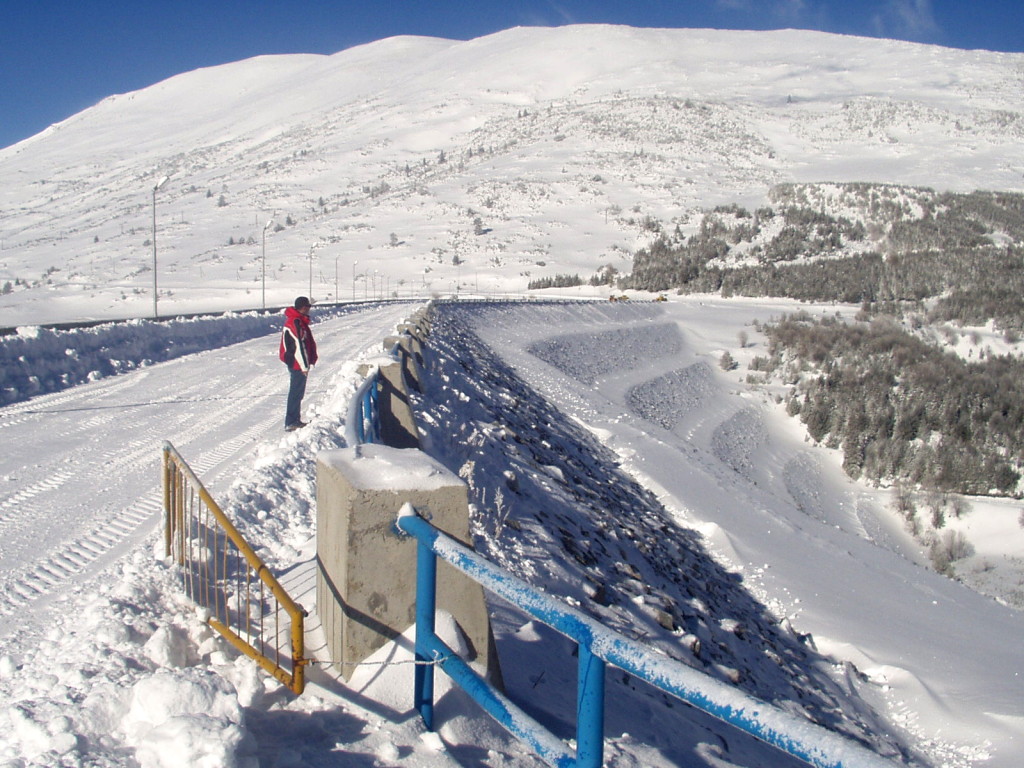

Стената полузатрупана със сняг:
Работниците влизат в хижатана право от 2рия етаж при влежна зима...
Хижарите имат чисто нови и мощни моторни шейни... „Ямахи“, „Хонди“ и пр.

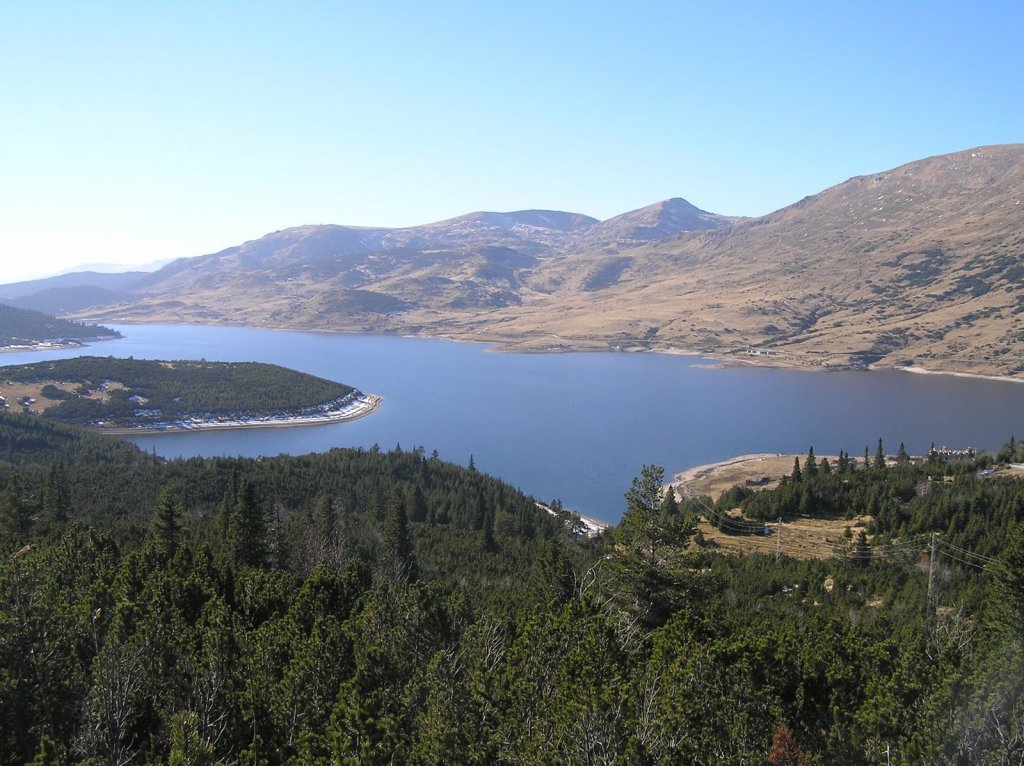

Чудният изглед към Язовира
Язовирната „Контра стена“
Туристическа указателна табела

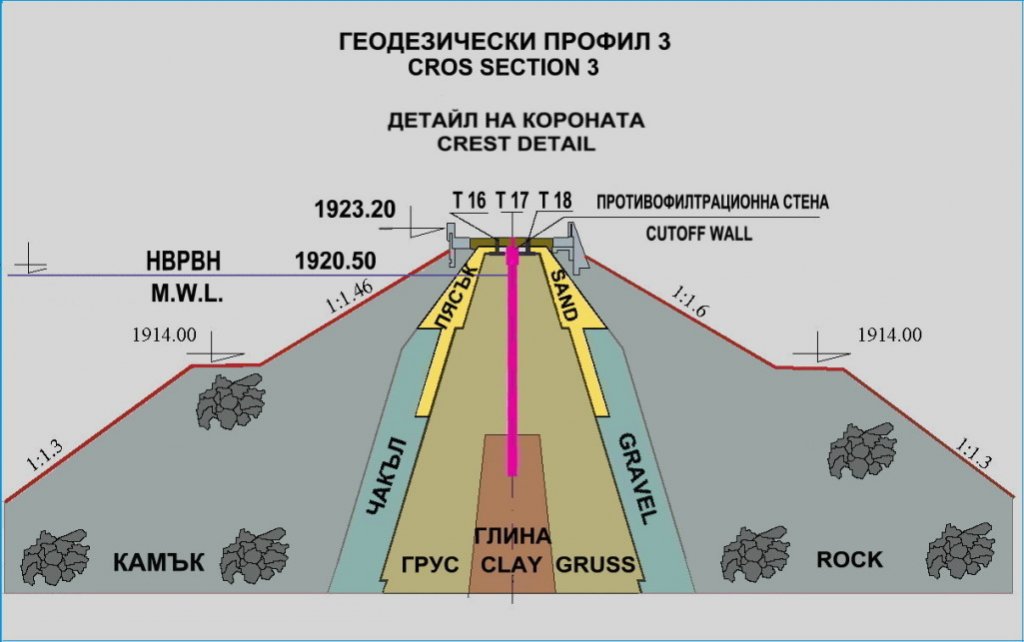

Страничното сечение на основната стена на язовир „Белмекен“
ПАВЕЦ „Чаира“ е разположена в планината Рила на 100-тина километра на югоизток от София. Централата има генеративна мощ 864 МВт и мощност на помпите от 788 МВт, заради които е най голямата Помпено Акумулативна Водна Електрическа Централа на Балканите. Вътре са има четири едностъпални (обратими) турбини „Франсис“ (с верикална ос), всяка от по 216 МВт, в режим на производство на ток и 197 в режим при работа на помпите. Хидроагрегатните обороти възлизат на 600/минута и свръх-обороти 816/мин. Блоковете Първи и Втори са в постоянен работен режим от 1995 г. до сега.
ПАВЕЦ „Чаира“ е №1 от този вид (като ПАВЕЦ) с най-голямо налягане на водните генератори (690 м. в режим на производство на ток и в режим на изпомпване – 701 м.). Третият и четвъртият водни генератори са в пълен експлоатационен режим от 1999 г.
Помпените турбини и токовите генератори са внос от Япония от фирма „Тошиба“, а три от тях са българско производство по Японски лиценз, изработени в завод „ЕЛПРОМ“ – ЗЕМ (София) и „Вапцаров“ АД (Плевен“. Генераторната зала на ПАВЕЦ „Чаира“ е на 360 метра денивелация в скален разлом и на близо 1 километър от язовирния басейн на долния изравнител. Има размери 22,5 на 111,5 м. и с най-висока точка 43 метра.
В по-малък разлом са монтирани трансформатори с 19/400 кВ. Дневното средно производство на ток на централата е ограничено до 8,5 часа на максимална мощност, а в режим на изпомпване на 11 часа.
Згради на водната централа
Поглед към от Изравнителния язовир „Чаира“, позатрупан със сняг

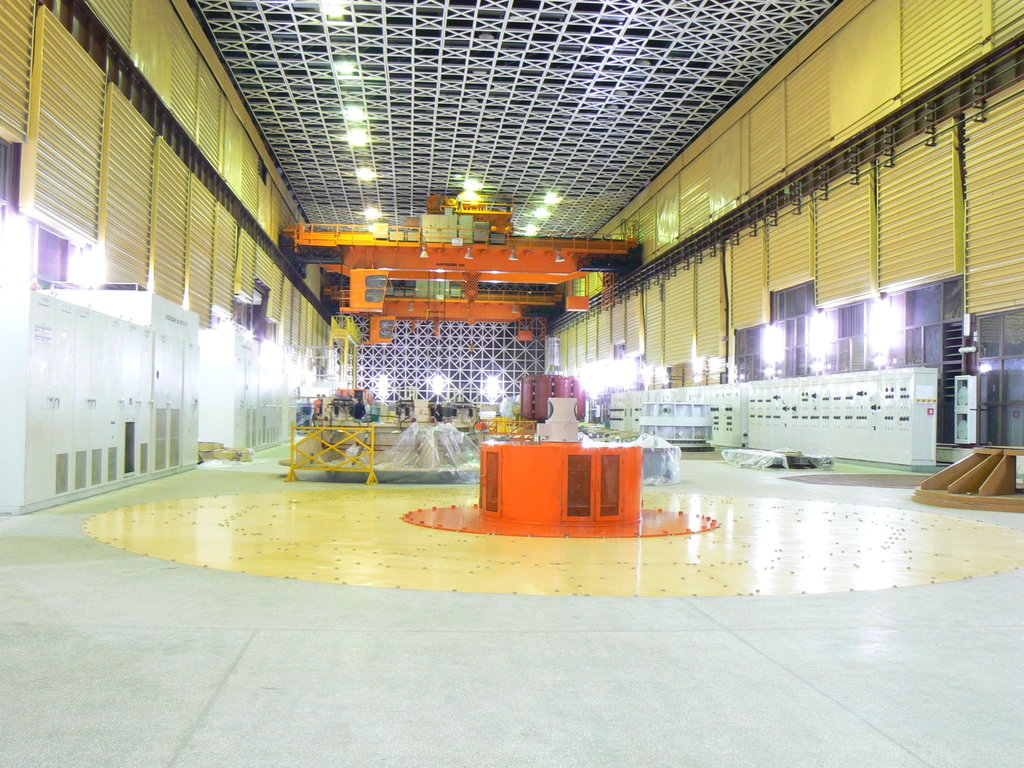

Машинната (генераторната) зала

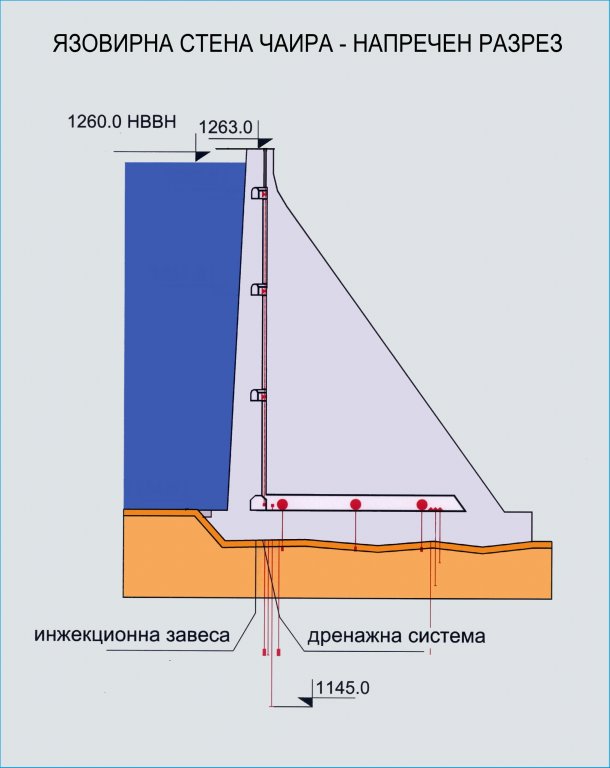

Страничен срез на подпорната стена на язовир „Чаира“
(дневен изравнител на ПАВЕЦ-а)
Стената на язовир „Чаира“

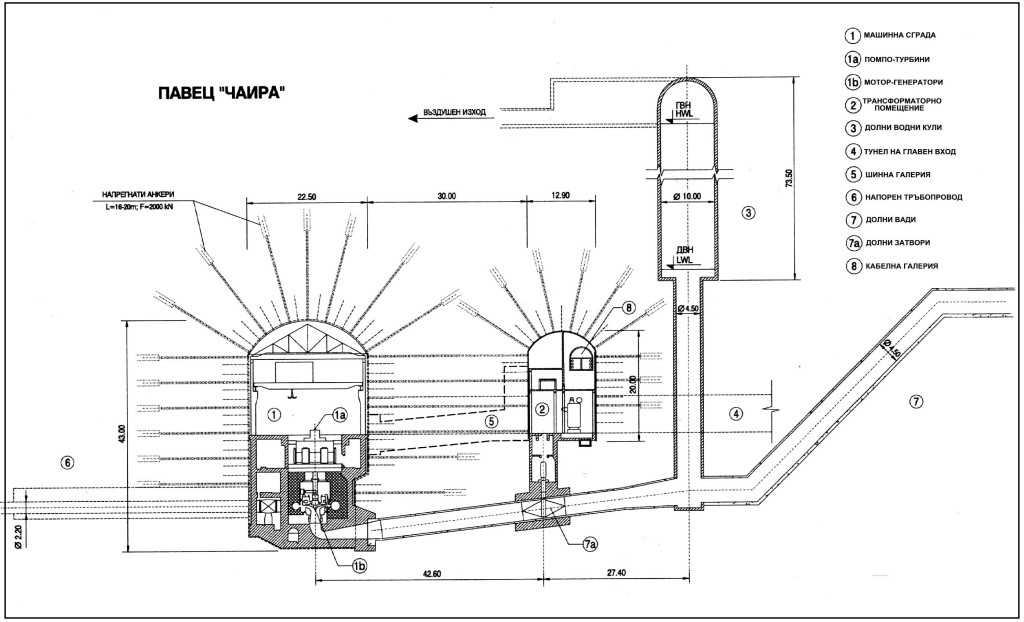

Работен чертеж (инженерен план) на турбинните генератори
ПАВЕЦ „Белмекен“ е изградена в Източна Рила. Ползва водата на язовир „Белмекен“. Работи с 5 отделни турбини с номинална мощ приблизително от 75 Мвт., които могат да произведат до към 375 Мвт. Има и две инсталирани помпи от 104 Мвт мощност. ПАВЕЦ-ът е съставна част на Каскадата Белмекен-Сестримо-Чаира.
Полезна височина на водното налягане е 730 м
Максималното количество вода за помпите е 6,86 м3/сек
Максималното количество вода за турбините е 12,5 м3/сек;
3 броя генераторни помпи за турбините; 2 броя помпи за водните кули
Турбините са от вида (типа) „Пелтън“
Инсталационна мощ – 375 МВт на турбините; 104 МВт на помпите.
Дневен изравнител на ПАВЕЦ „БелмекенЧ
Разположен е в Рила планина
Прегражда река Крива
Построен през 1974
Период на изравняване на водния обем – дневен
Произвежда електрическа енергия
ПРЕЛИВНИК
Вид: шаха
12 м. диаметър
103 м3/сек е общото количество вода при преливане на максимален дебит
ВОДОХРАНИЛИЩЕ
Оптимален (полезен) обем - 0,375 млн. м3
Максимален обем - 0,420 млн. м3
ОСНОВЕН ИЗПУСКАТЕЛ
Работен затвор: Вид и размер – „Джонсън“, ø600 мм.
Ремонтен затвор: Вид и размери – дросел клапа, ø600 мм.
Обща дебит на пропускане - 3,6 м3/сек
Брой изпускатели - 1
ГНД за ВЕЦ „Сестримо“ има дължина 3456,60 м и светъл диаметър 4,10

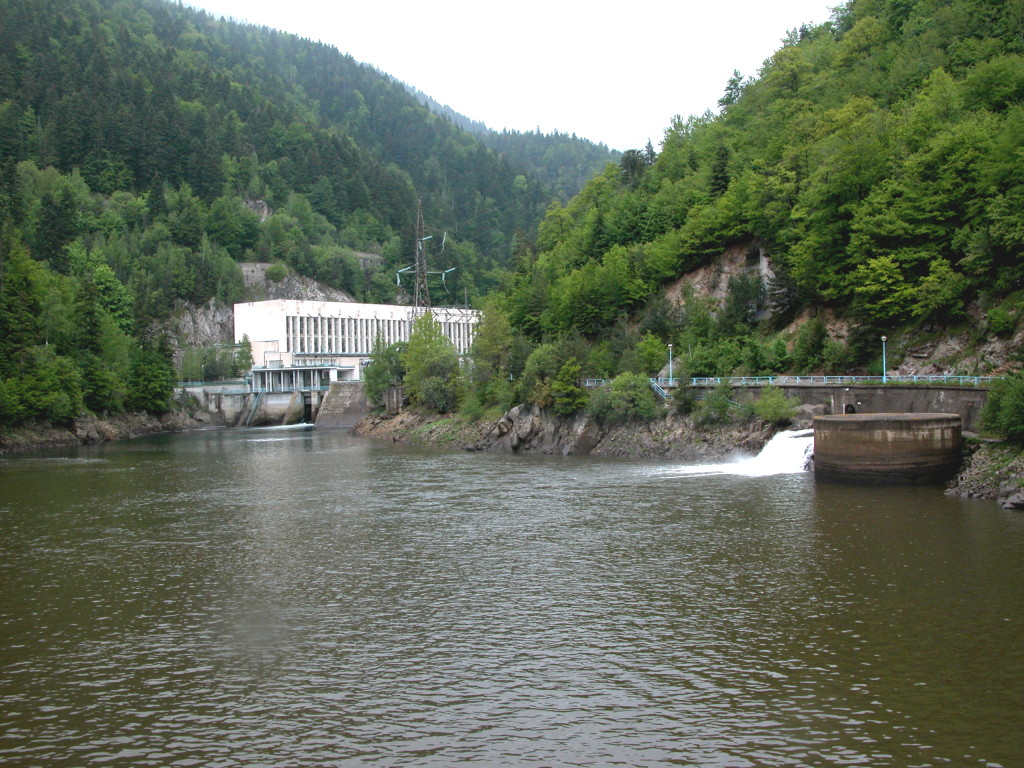

Поглед към стената на ПАВЕЦ „Белмекен“ на дневния изравнител яз. „Станкови Бараки“

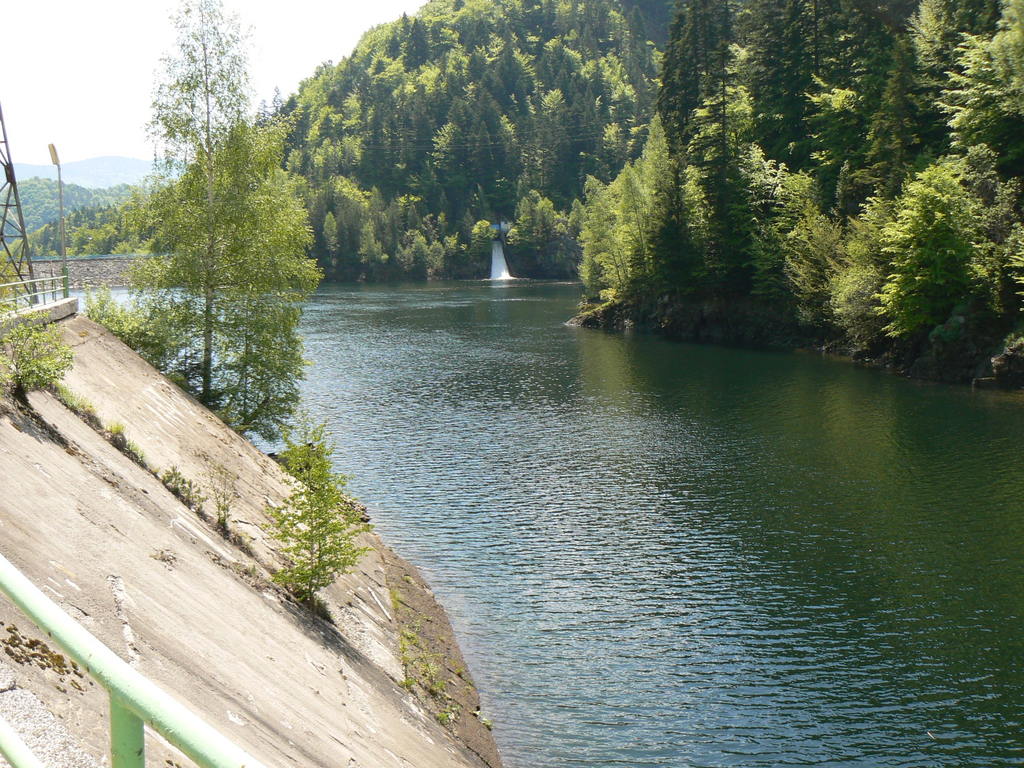

Поглед към язовирната стената

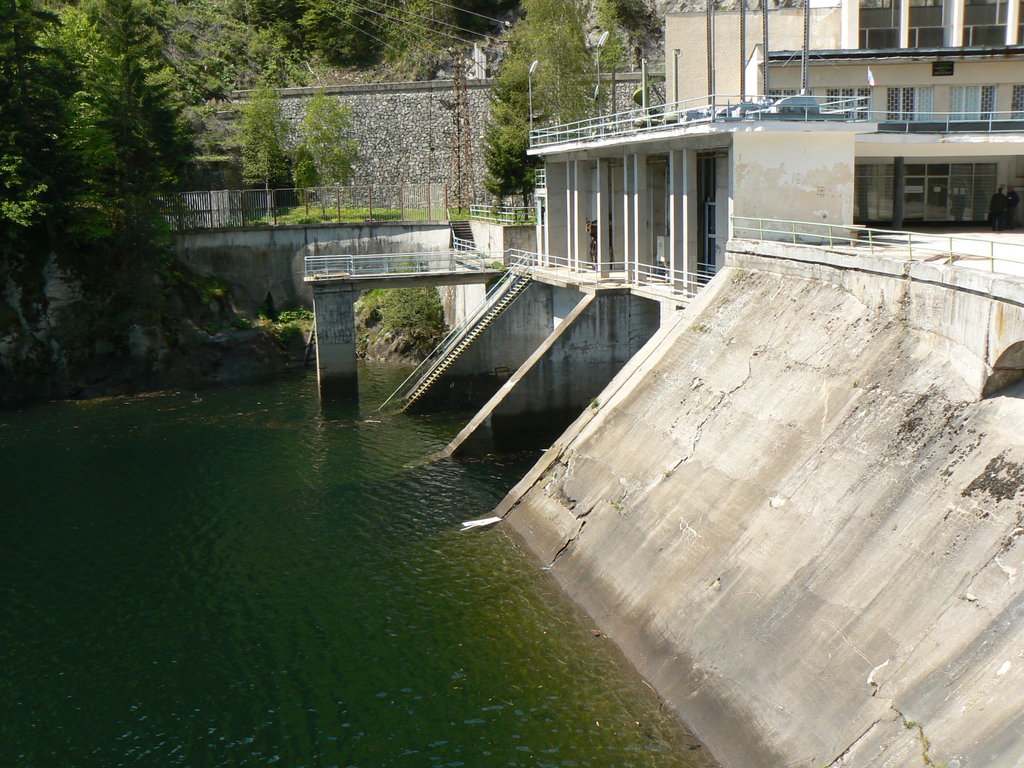

Изходът на централата в близък план:

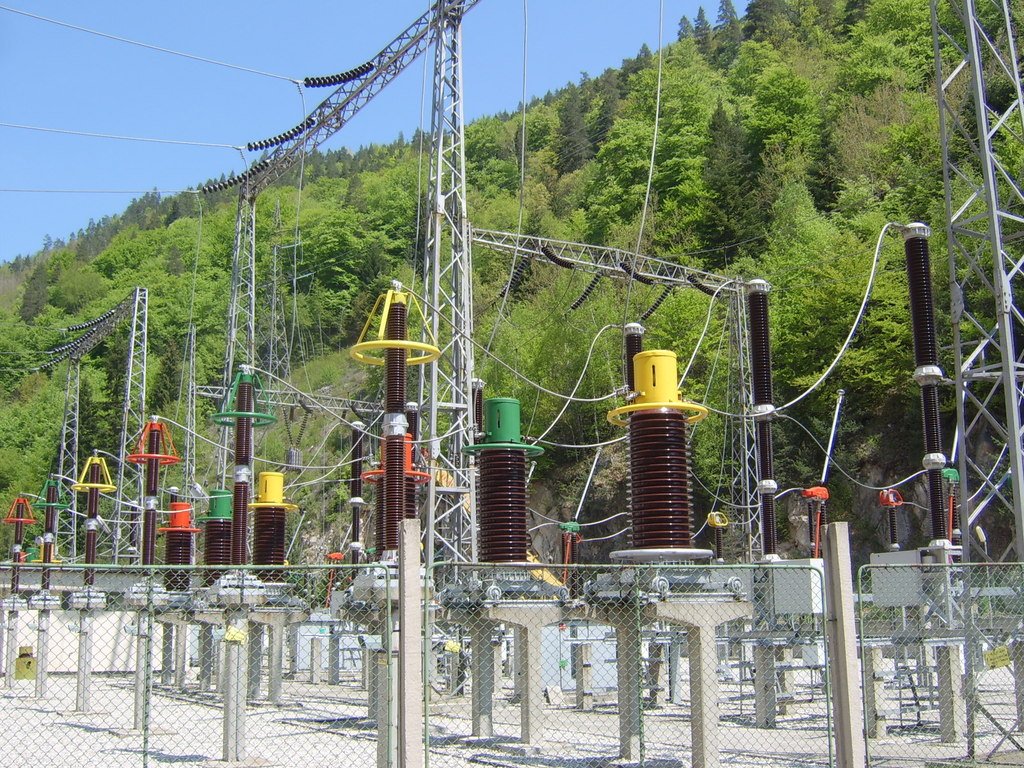

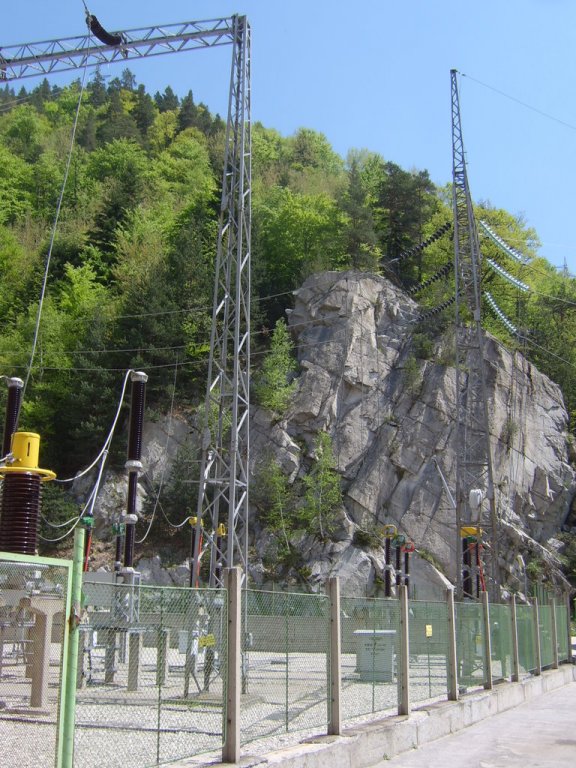

Външните трансформатори на ПАВЕЦ „Белмекен“

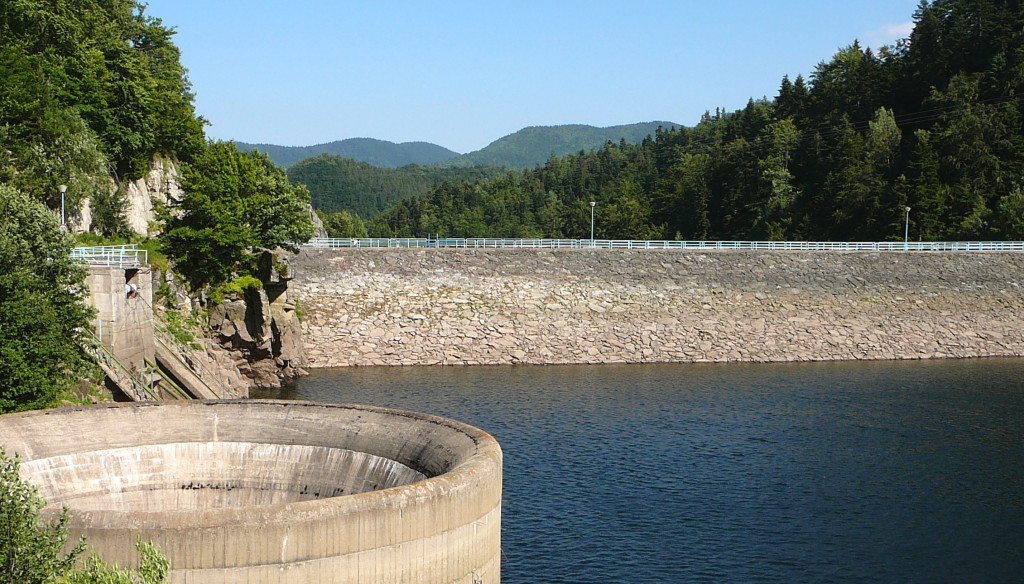

Преливникът на язовир „Станкови Бараки“
(дневен изравнител на ПАВЕЦ „Белмекен“
ВЕЦ „Сестримо“ е водна електро-централа, изградена до село Сестримо в Южна България с производствен капацитет за ток 240 Мвт, трето съоръжение от каскада Белмекен-Чаира-Сестримо след ПАВЕЦ-ите „Белмекен“ и „Чаира“.
Височина на водния стърб – 539 м.
Вид централа – Деривационна (с мрежеста структура)
Максимален воден дебит – 56,6 м3/сек
Брой генератори – 2
Видтурбини: вертикални „Пелтън“
240 МВт инсталационна мощност
229,5 ГВтч производство на електрически ток средно за годината
ЯЗОВИРНА СТЕНА е от вида „каменно-насипна“
Противофилтърна преграда – наклонено ядро от глина
Височина от дъното – 37,0 м
Максимално ниво на водата –1184,2 м
Надморска височина (кота) на короната – 1185,0 м
Дължина на периферията (корона) – 100,0 м
Максимално водно работно равнище – 1183,0 м
Минимално водно работно равнище – 1167,0 м
Обща водна площ – 0,022 км2

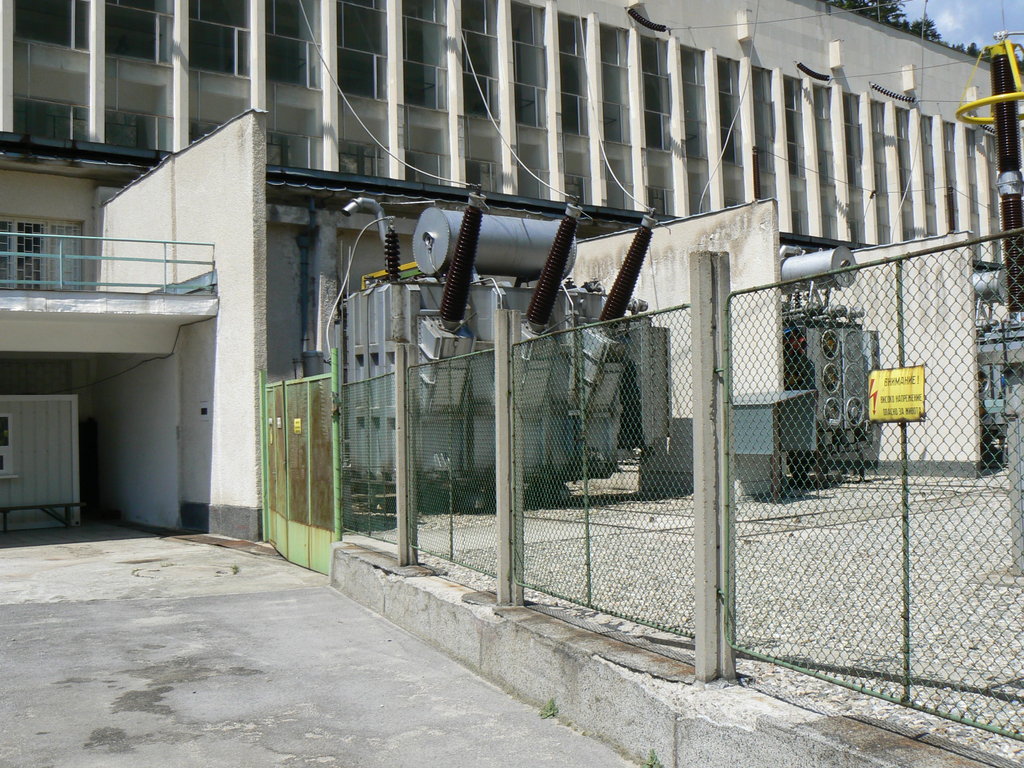

Външните трансформатори на ВЕЦ „Сестримо“

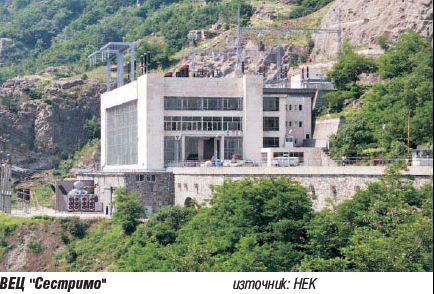

Централата, но от друга гледна точка

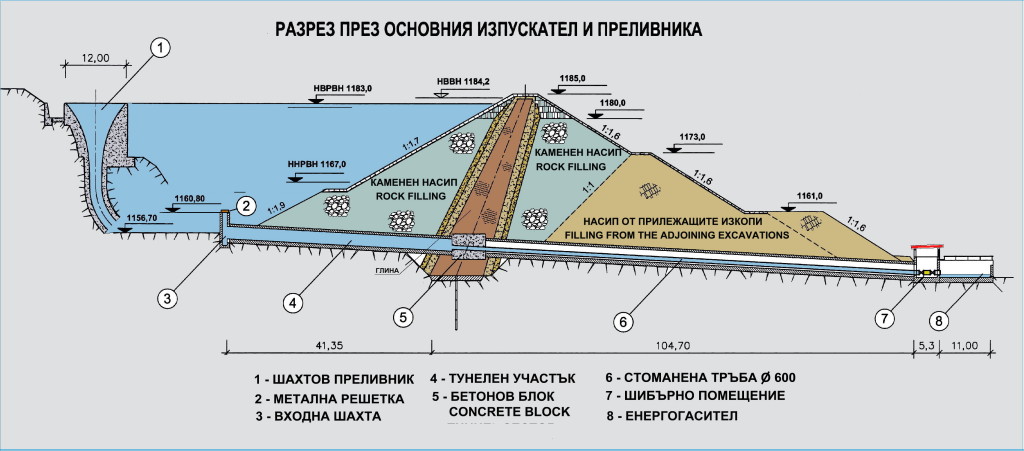

Страничен срез на стената на Дневният Изравнител,
играещ двойна роля:
и Дневен изравнител на ПАВЕЦ „Белмекен“,
и Дневен изравнител на ВЕЦ „Сестримо“
ВЕЦ „Момина Клисура“ е водна електро-централа край село Момина клисура, Пазарджишка област с капацитет на електрическо производство 120 Мвт, четвърти, краен елемент от каскада „Белмекен-Чаира-Сестримо (след ПАВЕЦ „Белмекен“, ВЕЦ Сестримо, ПАВЕЦ Чаира)
Вид централа: Деривационна
Брой агрегати – 2
Воден стълб на падащата вода – 254,5 м
Максимален воден дебитво – 56,6 м3/сек
Инсталационна мощност – 120 МВт
Вид турбини – вертикални „Франсис“
Производство на електроенергия средно на година – 105,3 ГВтч
Българско производство
Дневен изравнител на ВЕЦ „Момина Клисура“ се намира на североизток от с. Сестримо. Цел на изравнителя е да осигурява едновременен старт на ВЕЦ „Сестримо“ и ВЕЦ „Момина клисура“, изравнявайки допълнителния приток от Крива река. Обемът вода на изравнителя е оформен посредством земнонасипни оградни диги с облицовки от бетон и стоманобетон.

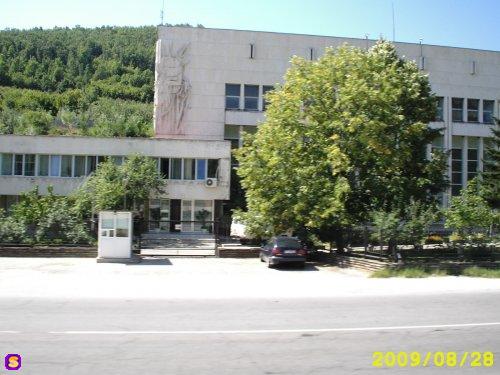

Сградата на Централата

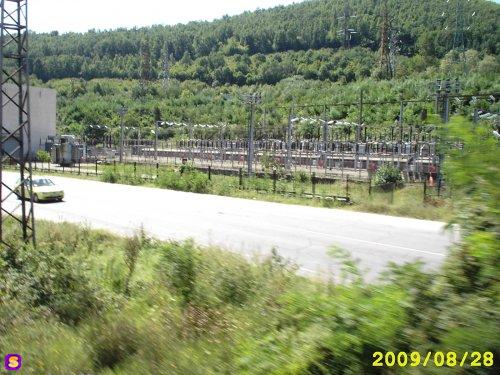

Външните трансформатори

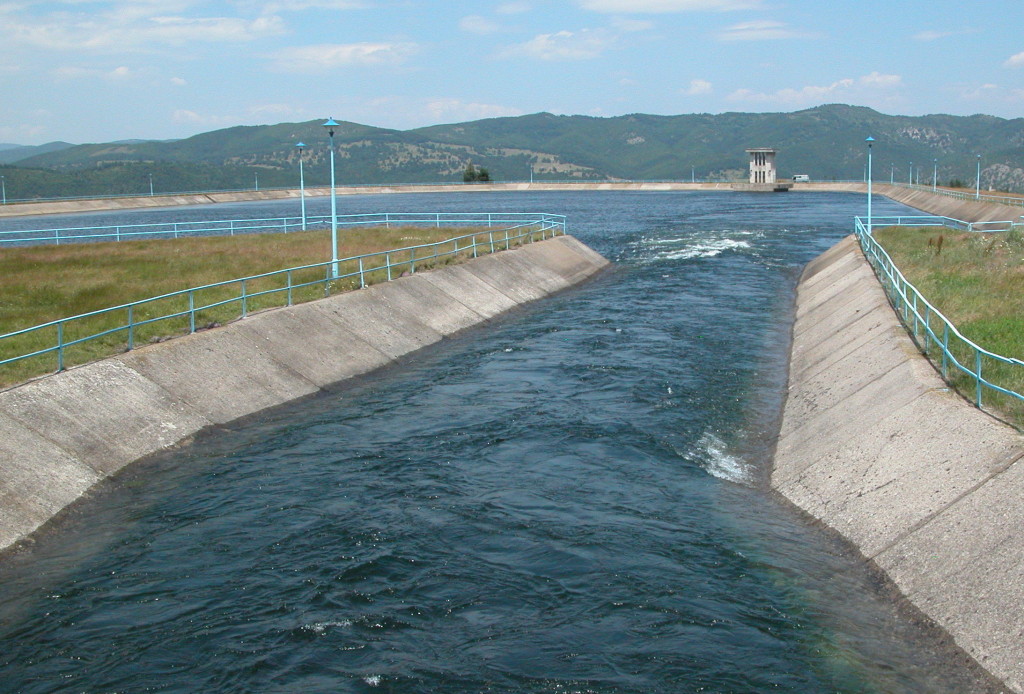

Дневният изравител на ВЕЦ „Момина Клисура“

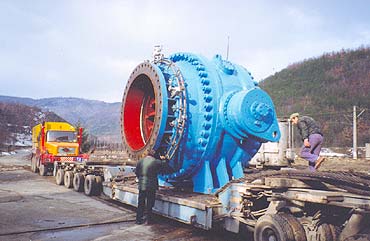

Шибър (сферичен) за ВЕЦ „Момина Клисура“
